Le domino électrique est un dispositif essentiel pour simplifier certains raccordements électriques dans les foyers. Bien qu’il soit accessible à tous, il est important de connaître quelques éléments pour bien l’utiliser. Cet article vous guide à travers le choix, le montage et la connexion d'un domino électrique.
Qu'est-ce qu'un domino électrique ?
Le domino électrique, souvent appelé sucre électrique ou bornier, est un petit boîtier utilisé pour réaliser des connexions électriques. Il représente la solution la plus simple pour effectuer un branchement électrique en toute sécurité.
Apparence du domino électrique

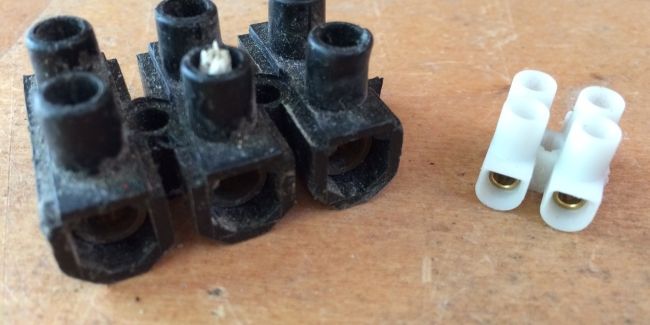

Le domino à vis prend la forme d’un boîtier en plastique, habituellement blanc ou noir. À l’intérieur, vous trouverez des bornes métalliques où les fils électriques viendront se brancher, maintenus par des vis. Disponibles en barrette sécable, ces dominos peuvent être coupés en sections selon vos besoins.
Fonctionnalités et utilité
Le domino permet d'effectuer des dérivations et des raccords facilement. Il assure une connexion sécurisée entre deux fils électriques, qu’ils soient rigides ou souples. Bien qu'il y ait différentes méthodes précédemment utilisées, comme les épissures, l'utilisation du domino est désormais obligatoire pour garantir sécurité et fiabilité.
Domino vs. Wago
Le domino à vis fait face à une concurrence avec l’émergence des dominos sans vis, comme le connecteur Wago. Ce dernier offre une facilité d’utilisation accrue, car il n’y a pas besoin de vis. Les fils sont insérés et maintenus en place par des ressorts, ce qui réduit considérablement le temps de montage.
Comment choisir le bon domino électrique ?
La sélection du domino idéal repose sur trois critères : la puissance (en A), le diamètre des fils à relier, et leur quantité.
Dimensions appropriées
Les dominos sont disponibles en sections variant de 2,5 mm² à 25 mm². La taille doit correspondre à la somme des sections des fils à connecter ; par exemple, pour deux fils de 2,5 mm², un domino de 6 mm² sera approprié. Gardez en tête que le domino doit s’intégrer sans problème dans la boîte d'encastrement.
Attention aux tailles
Veillez à ce que la taille du domino corresponde parfaitement à celle des fils. Un domino trop grand ne maintiendra pas les brins en place, tandis qu’un trop petit ne permettra pas aux fils d'entrer correctement. Si besoin, n’hésitez pas à prendre vos fils avec vous lors de l'achat.
Monter et brancher un domino électrique classique
Le montage du domino doit se faire étape par étape, en veillant à la sécurité.
- Coupez l’électricité : Assurez-vous que l'alimentation est coupée au niveau du disjoncteur avant de commencer.
- Rassemblez les outils : Préparez un tournevis plat, une pince à dénuder, et une pince coupante, ainsi que vos fils.
- Ouvrez le domino : Dévissez les vis du domino pour y insérer les fils.
- Dénudez les fils : Enlevez l’isolation sur 8 à 10 mm, en veillant à ne pas dépasser.
- Insérez les fils : Placez-les dans le domino dans le même sens pour faciliter le raccordement.
- Vérifiez le contact : Assurez-vous que les fils se touchent bien à l’intérieur du domino.
- Serrez la vis : Fixez les fils doucement pour assurer un bon contact sans les écraser.
- Coupez l'excès : Retirez le fil si celui-ci dépasse du domino.
- Accessibilité : Assurez-vous que le domino reste accessible pour d’éventuels dépannages.
- Respectez les normes : Ne scellez jamais un domino dans un mur pour des raisons de sécurité.
Connecter des fils avec un raccord rapide (Wago)
Le système Wago est simplifié et rapide. Voici les étapes :
- Après avoir dénudé vos fils (8 à 10 mm), insérez-les dans les trous du raccord Wago.
- Enfoncez-les jusqu’à ce qu'ils soient complètement insérés.
- Le serrage se fait automatiquement grâce à la mécanique du raccord rapide.
Le raccord rapide présente plusieurs avantages. Il assure une fixation solide et sécurisée, est facilement réutilisable et permet de connecter plusieurs câbles. Choisissez entre les deux options selon vos préférences et besoins.
