Qui n'a jamais éprouvé de la confusion face aux couleurs des fils électriques ? Avec les mises à jour des normes, chaque nouvelle version a apporté son lot de nuances. Mais à quoi servent ces couleurs, et comment déterminer le rôle de chaque fil dans votre installation ? Une fois le code couleur maîtrisé, cela devient beaucoup plus simple. Suivez ce guide pour garantir la sécurité de votre installation électrique, et par ricochet, la vôtre.
La norme NF C 15-100 en vigueur
Adoptée en 1970, la norme NF C 15-100 est le texte de référence pour toute installation électrique, qu'il s'agisse de constructions neuves ou de rénovations. Chaque intervention doit respecter cette norme décisionnelle, conçue pour optimiser la sécurité des logements et de leurs occupants.
Un circuit électrique monophasé, qui fonctionne à basse tension, se compose de trois fils : la phase, le neutre et la terre, chacun ayant une fonction distincte et un code couleur défini. Entre la phase et la terre, ou entre le neutre et la phase, vous retrouverez une tension de 220 volts, tandis qu'aucune tension n'est présente entre le neutre et la terre.
Depuis 1970, le code couleur instauré vise à simplifier et à uniformiser l'identification des câbles, ce qui permet de mieux comprendre le rôle de chaque fil. Quelles sont donc les couleurs stipulées par cette norme ?

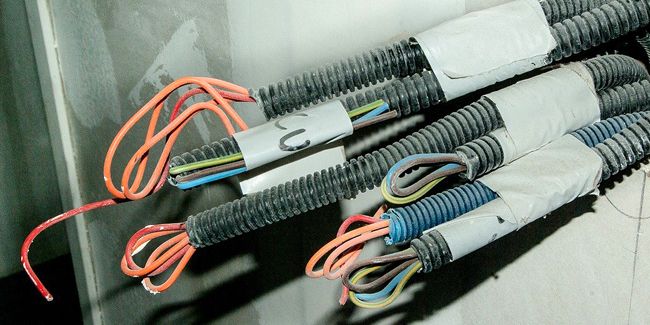

Les couleurs des fils électriques
Rouge, marron ou noir : la phase
Le conducteur de phase, généralement en rouge, mais aussi disponible en noir ou marron, alimente en énergie la maison. La gaine est toujours d'une seule couleur.
Bleu : le neutre
Identifié par un bleu plus ou moins clair, le fil neutre est crucial pour mesurer la consommation électrique. Il déclenche le disjoncteur en cas de besoin, stoppant le courant pour éviter des accidents.
Jaune et vert : le fil de terre
Disposant d'une gaine bicolore, ce fil est strictement réglementé. Il ne doit être ni jaune pur ni vert seul. Le fil de terre protège contre des pertes de courant en les redirigeant vers la prise de terre. Son usage a été rendu obligatoire en 1970.
Orange ou violet : la navette
Ces couleurs signalent les « fils navettes », qui ne sont pas obligatoires. Utilisées pour la connexion d'interrupteurs ou des installations en va-et-vient, elles ne suivent pas les mêmes règles strictes que les fils de phase, neutre et terre.
Un code à surveiller pour les anciennes installations
Attention : si votre installation date d'avant 1970, les couleurs pourraient être différentes. Des interventions artisanales peu soignées peuvent se traduire par un mélange de couleurs déroutant.
Vert ou jaune : la phase
Avant 1970, la phase était signalée par ces deux couleurs, désormais interdites pour prévenir toute confusion.
Gris ou blanc : le neutre
Le neutre était précédemment de couleur grise ou blanche, mais fonctionne toujours de la même façon.
Rouge ou noir : le fil de terre
Certaines installations anciennes ne disposent pas de ce fil, rendant son absence révélatrice de vétusté. Des tests sont impératifs pour éviter les erreurs.
Les spécificités du circuit triphasé
Les installations triphasées, quant à elles, présentent des spécificités. Ce type de circuit est composé de trois phases différentes :
- Marron : phase n°1
- Noir : phase n°2
- Gris : phase n°3
- Bleu : le neutre, identique au circuit monophasé
- Vert et jaune : le fil de terre, conforme au circuit basse tension
Méthodes pour identifier les fils électriques
Pour ceux qui sont daltoniens ou dans le doute concernant leur installation, diverses méthodes permettent de tester les câbles et d'en déterminer les rôles. Un tournevis testeur ou un multimètre sont des outils précieux pour relever les tensions et identifier les fils efficacement.
Le test avec un tournevis lumineux
Lorsque la pointe du tournevis est placée sur un fil de phase dénudé, elle s’illumine. N'oubliez pas les précautions nécessaires pour éviter de vous blesser pendant ce test.
Utiliser un multimètre
Connectez votre multimètre à la terre et testez les fils un à un. Ce correspondant vous indiquera quel fil est la phase, le neutre ou la terre selon la tension retrouvée.
Précautions de sécurité indispensables
- Avant d'effectuer tout travail sur votre installation, assurez-vous d'interrompre le courant au niveau du tableau.
- Utilisez un tableau électrique moderne avec disjoncteurs différentiels pour garantir votre sécurité.
- Si votre installation n'est pas raccordée à la terre, il est crucial de l'installer rapidement.
- Vérifiez que tous les câbles sont convenablement protégés et ne laissent pas passer l'humidité.
- Pour travailler sur un circuit électrique, équipez-vous de matériaux non conducteurs.
- Enfin, informez-vous sur les exigences de la norme NF C 15-100 pour une compréhension complète de la régulation en vigueur.
